Tutorial para el software FreeCAD

Paul y Babacar trabajaron con un programa de software libre de dibujo en 3D llamado FreeCAD para diseñar cajas decoradas que ocultaran los sensores.

Tuto FreeCAD

Tuto FreeCAD

Para seguir adelante con el proyecto de la fuente, necesitábamos crear cajas en 3D para alojar los sensores y que fueran más discretos. Luego decoraremos estas cajas con motivos de la cultura local andaluza.

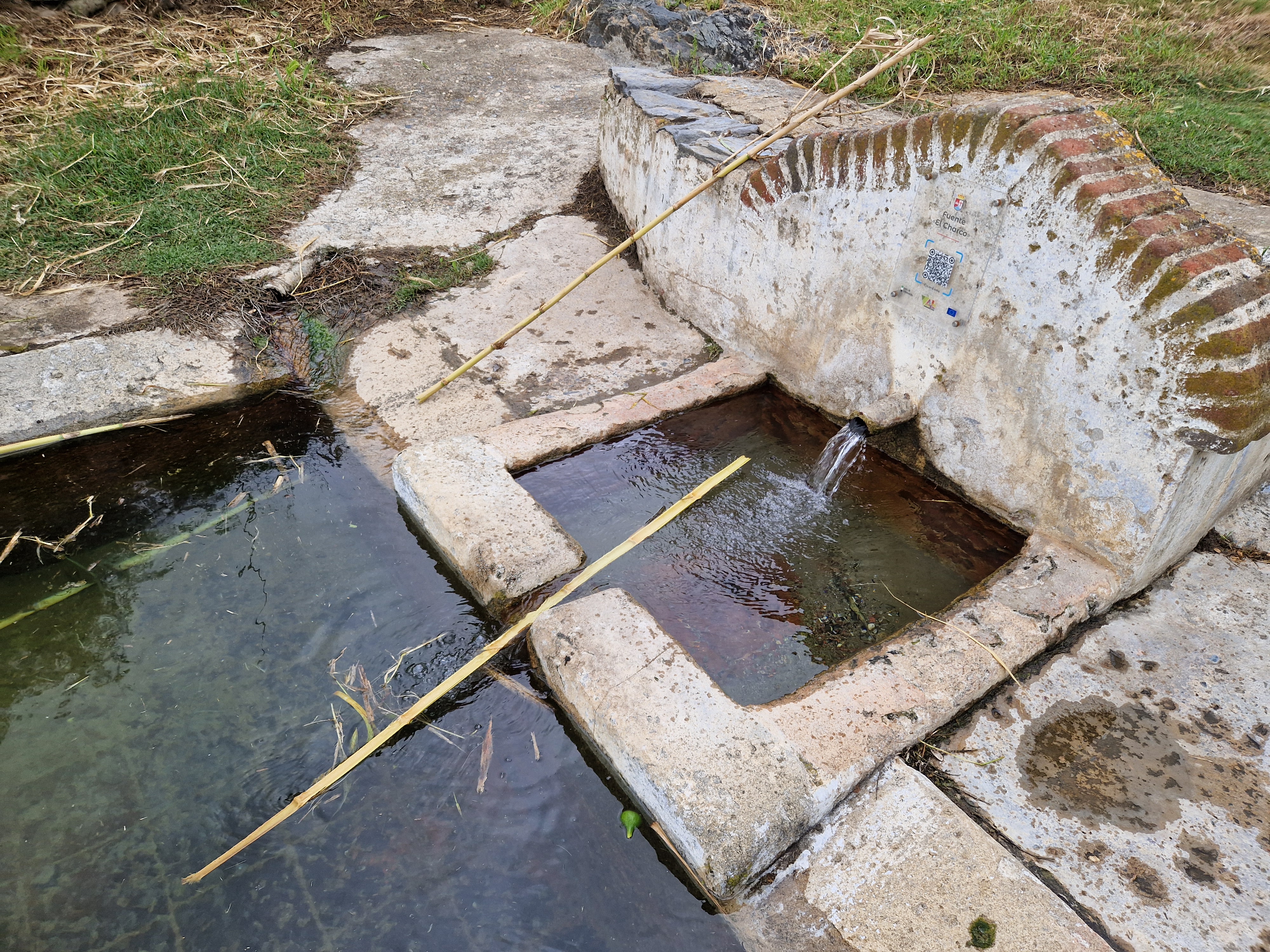

Para ello, utilizamos un programa de dibujo en 3D: FreeCAD. Aquí tienes un sencillo tutorial para dibujar la fuente EL Charco.

A/ Instalación e inicialización de FreeCAD

FreeCAD es un programa de dibujo en 3D disponible gratuitamente en Internet, y que puedes instalar aquí : FreeCAD: Your own 3D parametric modeler

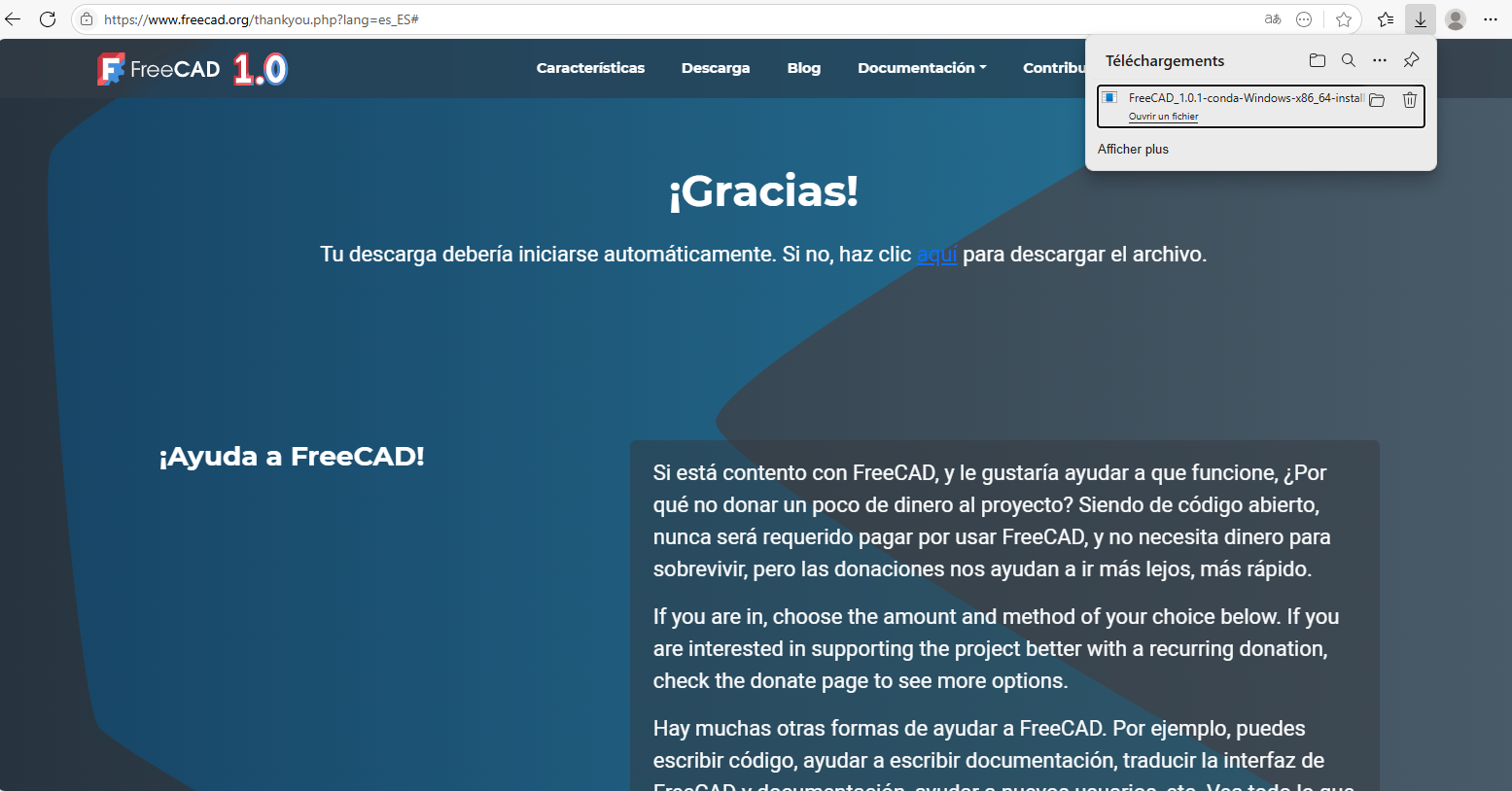

Una vez finalizada la descarga, abra el archivo como se indica más arriba :

Página de instalación en el sitio web de FreeCAD.png

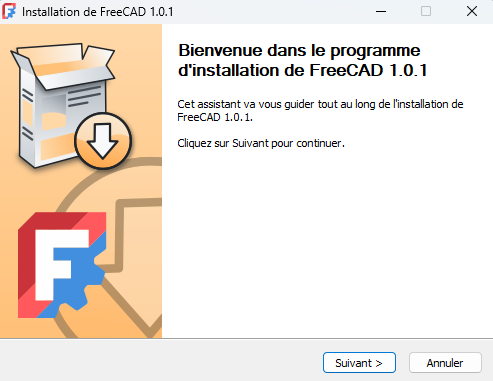

Entonces llegas a esta ventana que instala el programa (siento no haberlo podido poner en español):

Ventana inicial de instalación del software.png

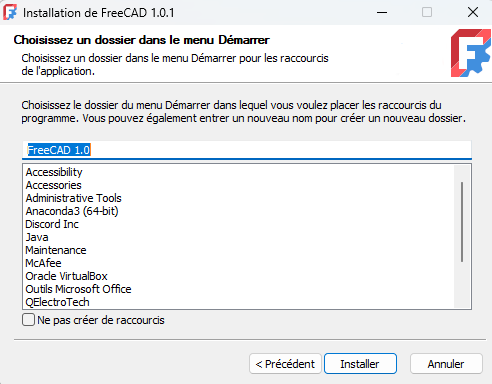

A continuación, atraviesa las distintas ventanas hasta llegar a la ventana final que aparece a continuación :

ventana de instalación final.png

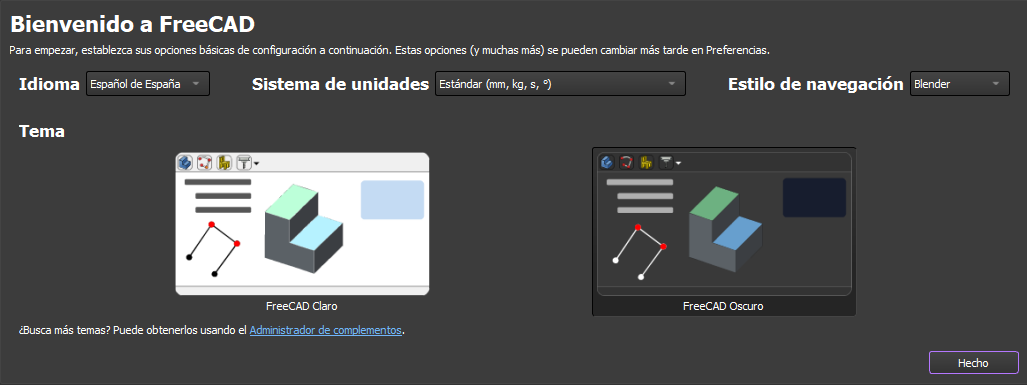

Una vez instalado y abierto el software, accederás a la página de configuración de FreeCAD :

página de configuración de FreeCAD.png

A continuación, tienes que elegir el idioma, el sistema de unidades y el estilo de navegación que mejor se adapten a las máquinas de que disponga. También te recomendamos que pongas el software en modo oscuro para mayor claridad. Una vez validado, accederá a esta página de inicio :

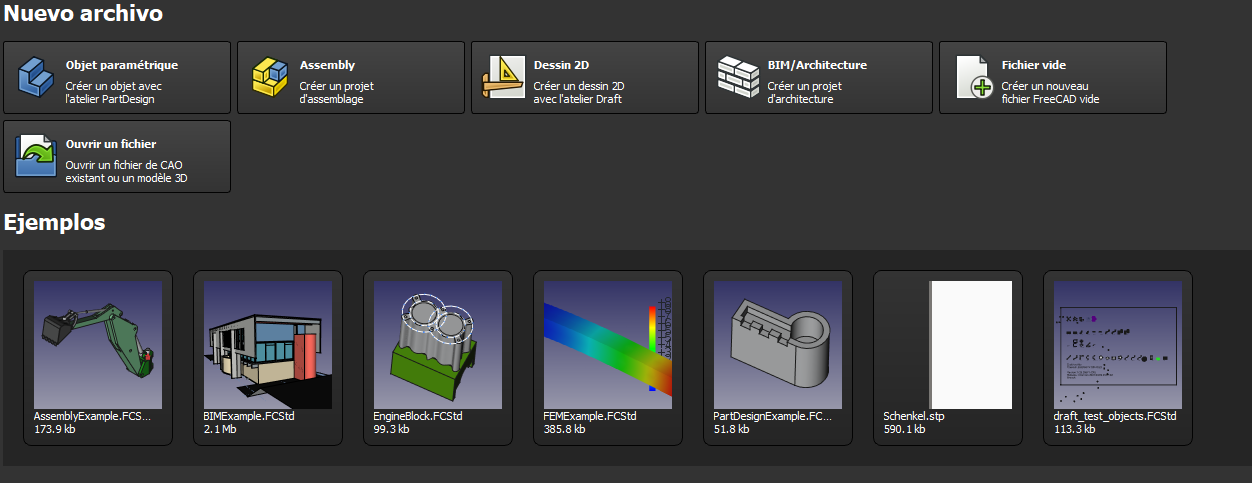

página de inicio de FreeCAD.png

En esta página tiene varias opciones :

Parte paramétrica: para crear piezas que luego pueden ensamblarse para formar una estructura.
Ensamblaje: para ensamblar piezas creadas previamente.
Dibujo 2D: para dibujos 2D
Arquitectura: para diseñar edificios
Archivo vacío: para crear dibujos 3D (que es lo que utilizamos)
Abrir archivo: para modificar dibujos previamente creados.

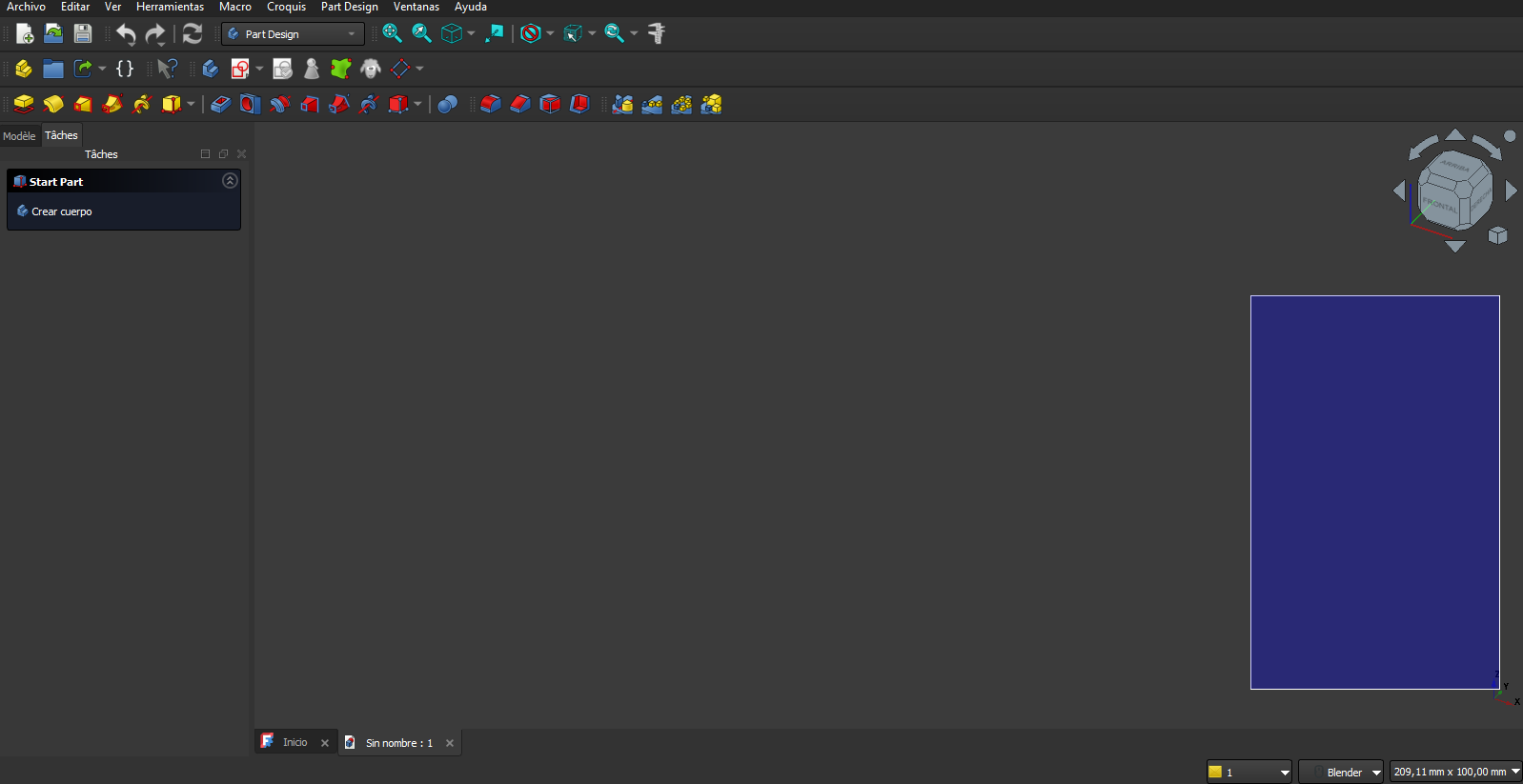

Al hacer clic en nuevo archivo, se accede a esta página en blanco:

página de dibujo vacía.png

A la izquierda, hay dos banners: Modelo y Tareas. Le aconsejamos que vuelva a mover el banner de tareas a la derecha para mayor claridad. A continuación hay que crear la base del dibujo. Esto se denomina croquis. Es el elemento más importante porque define las líneas de la pieza, 2 de sus dimensiones, su forma, en definitiva es realmente muy importante. Créalo aquí:

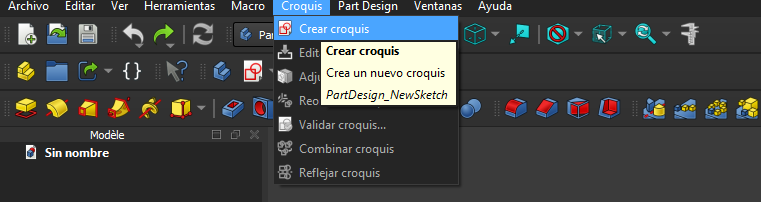

Creación del croquis.png

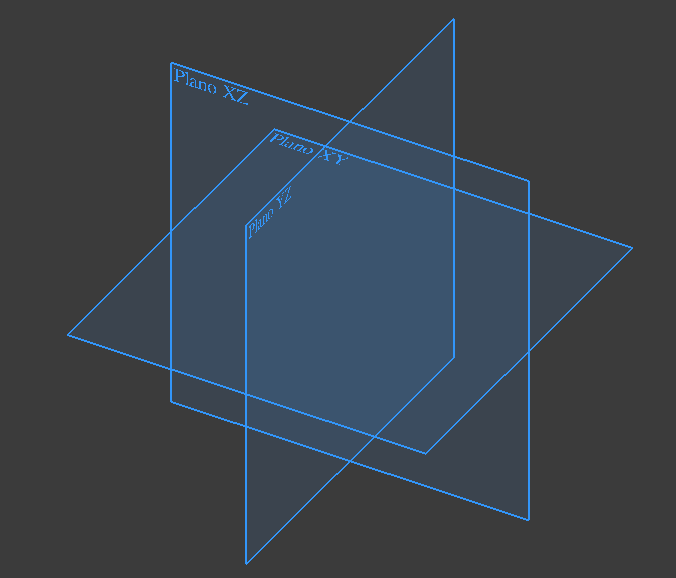

A continuación, debe elegir el plano en el que desea dibujar simplemente haciendo clic sobre él:

Elegir plano.png

B/ Dibujar el croquis

1/ Esquema de croquis

Existen varias herramientas para hacer bocetos, y vamos a presentarte las principales :

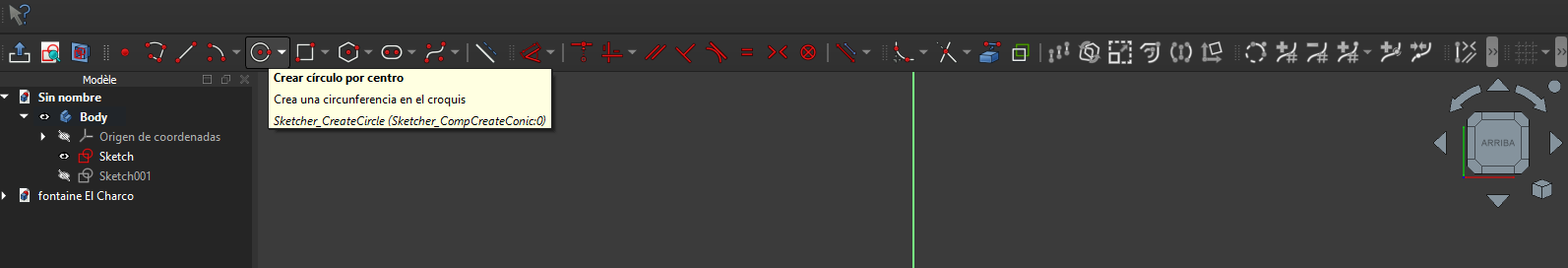

crear circulos.png

Utiliza este comando para crear círculos. Para ello, haga clic primero en el centro del círculo y, a continuación, vuelva a hacer clic para definir el radio.

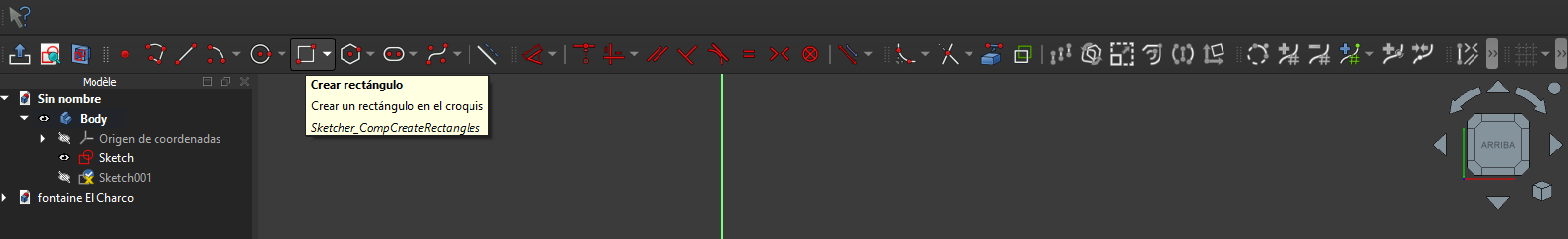

crear rectángulos.png

Aquí se pueden crear rectángulos haciendo clic dos veces en dos esquinas opuestas del rectángulo.

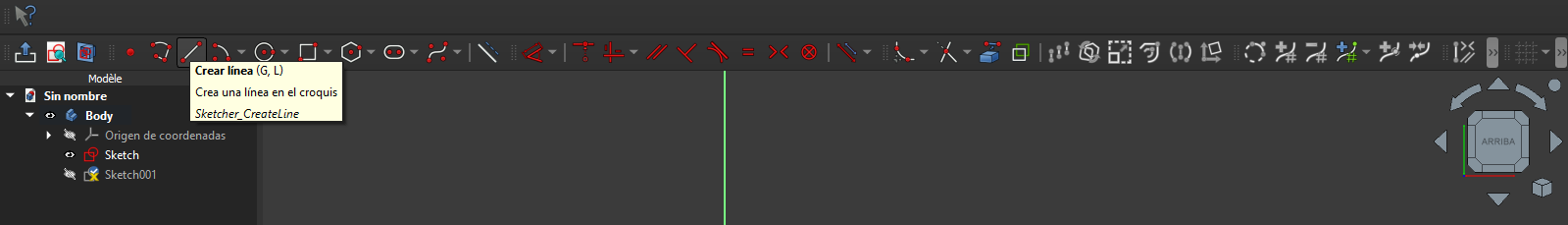

crear linea.png

También puede crear líneas aquí haciendo doble clic en los dos puntos de la línea.

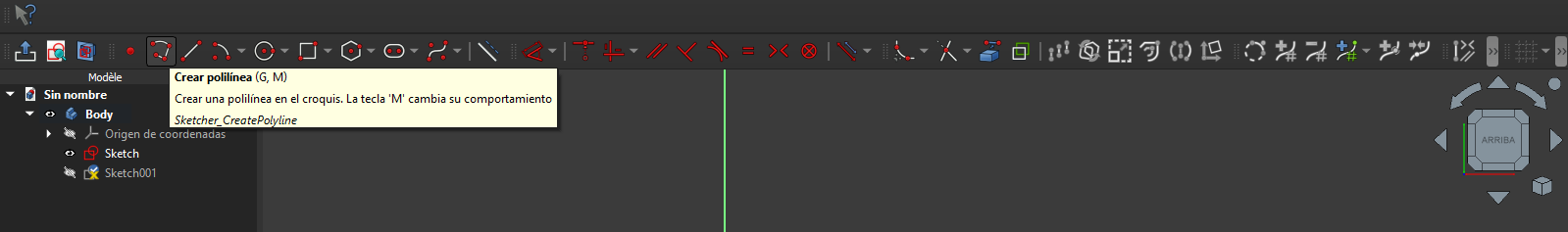

crear poligonos.png

Por último, puedes dibujar polígonos haciendo varias líneas seguidas.

2/ Bloquear el croquis

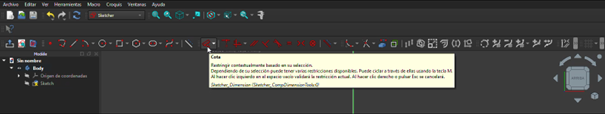

Una vez dibujadas las formas y la silueta del dibujo en 3D, otra parte fundamental es dimensionar la pieza. Para ello, utilice la herramienta de acotación de abajo (hay un atajo con la tecla D). Esto permite congelar el dibujo 2D y luego darle una 3ª dimensión.

acotar el dibujo.png

Hay varias formas de acotar el dibujo :

de un punto a otro punto
en una línea
de un punto o línea a un eje o línea
para círculos, se acota el diámetro (haciendo clic en el círculo)

Para evitar tener que introducir cotas en cada línea del dibujo, puede utilizar las dos herramientas siguientes :

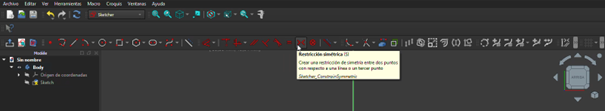

restricción simetría.png

La restricción simetría se utiliza para imponer una simetría axial entre dos puntos con respecto a un eje.

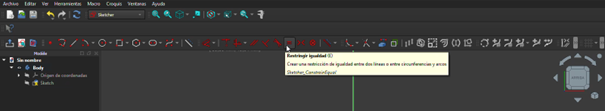

restricción igualdad.png

La restricción igualdad significa que se puede forzar que dos líneas tengan la misma cita. Una vez más, estas dos herramientas aportan mayor claridad al diseño.

3/ Añadir variables

Otro punto importante, y muy práctico en FreeCAD, son las variables. Le permiten asignar el mismo valor a varias dimensiones y modificarlo a su gusto. Su creación puede llevar un poco de tiempo, pero nos ahorrará mucho tiempo en el futuro.

Las variables se crean utilizando la siguiente herramienta (después de salir del sketch pulsando echap (puede volver a él haciendo doble clic en sketch en el menú Modelo)):

Crear variable.png

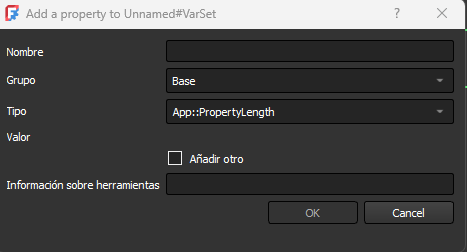

Luego, añada el nombre de la variable :

Añadir nombre de variable.png

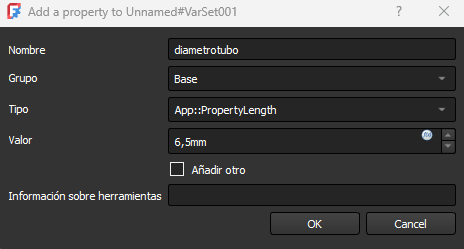

A continuación, su valor haciendo clic en siguiente para añadir otro :

Añadir valor variable.png

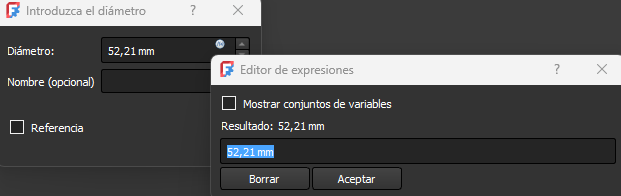

A continuación, rellene las clasificaciones introduciendo el nombre de la variable (empezando por Varset) en la burbuja azul :

introducir una variable.png

A continuación, puede cambiar el valor en el menú Modelo que aparece a continuación, lo que puede ahorrarle mucho tiempo :

modificación de variables.png

4/ Tercera dimensión

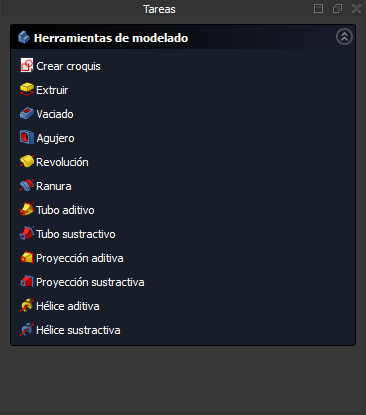

Ahora que tenemos nuestro dibujo 2D, vamos a darle una tercera dimensión. Para ello, sal del boceto para que aparezca la siguiente ventana en el menú de Tareas :

menú de la tercera dimensión.png

Hay varias herramientas nuevas, pero sólo las tres siguientes son sencillas y útiles:

Extruir : sirve para dar una tercera dimensión a la forma seleccionada
Vaciado : por otro lado, esta función sirve para ahuecar la pieza
Crear croquis : sirve para dibujar un nuevo croquis en un plano distinto al básico (suele utilizarse para ahuecar después).

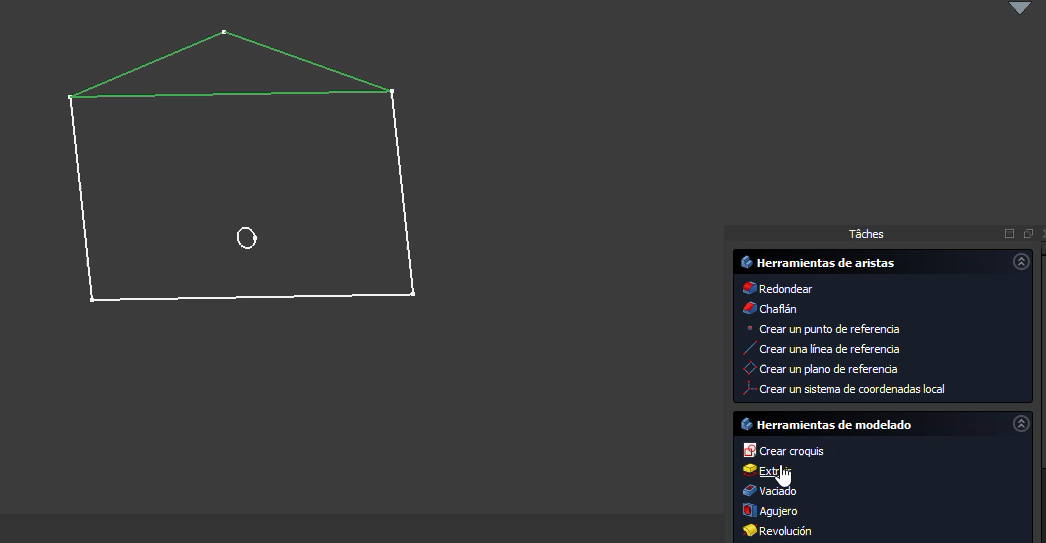

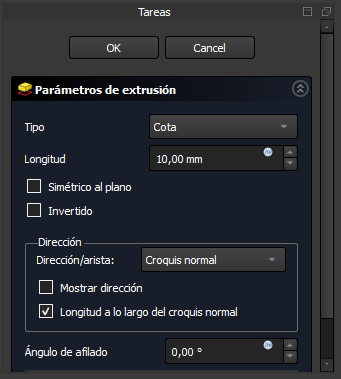

Para extruir una forma, selecciónela como se muestra a continuación :

selección para extrusión.png
